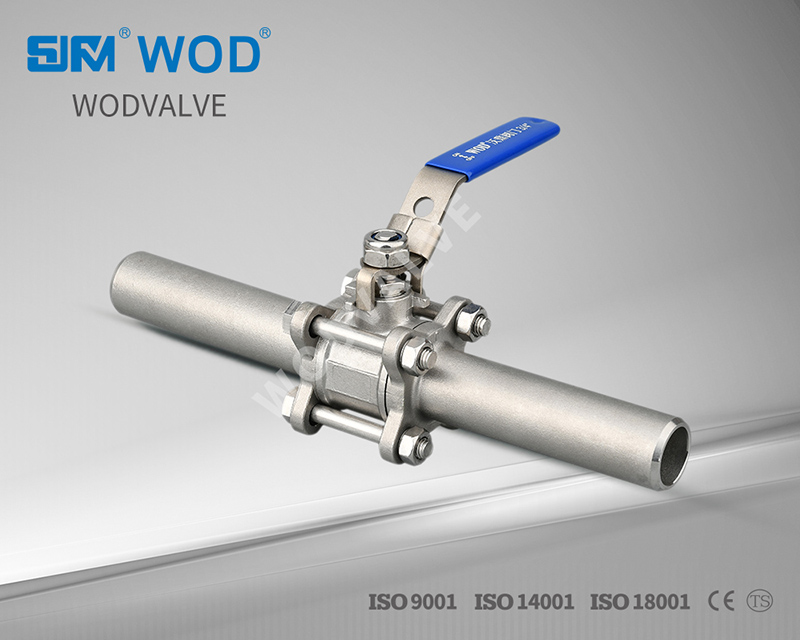

三片式加長對焊球閥 B/W
三片式加長對焊球閥 B/W產品概述

三片式加長對焊球閥 B/W執行標及性能規范
公稱通徑 DN8-DN100、3/8"-4"
公稱壓力 PN1.6、2.5、4.0、6.4 MPA （1000WOG）
殼體強度試驗壓力 PN2.4 、3.8 、6.0 、9.6 MPA
低壓氣密試驗壓力 0.8MPA
適用介質 水、油、氣、硝酸類、醋酸類
設計及制造標準 ANSI B16.34、GB/T-12224-2015
試驗標準 API598、GB/T13927-2008、EN12516-3
螺紋標準 G、BSP、BSPT、DIN259 、DIN2999、ISO228 、NPT 、PT 、ISO7/1



主要配件材料表
閥體 A216（WCB)、A351 CF8、CF8M、CF3M、321、2205
閥蓋 A216（WCB）、A351 CF8、CF8M、CF3M、321、2205
球體 SUS304、SUS316 、SUS316L、SUS321、SUS2205
閥桿 SUS304、SUS316 、SUS316L、SUS321、SUS2205
閥座 聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL 、PCTFE、PEEK
填料 聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL



序號 零件名稱 材質 數量
1 閥體 CF8/CF8M 1
2 球體 304/316 1
3 螺栓 201 4(6)
4 螺母 201 6(12)
5 填料 PTFE 1
6 閥桿 304 / 316 1
7 壓蓋 304 / 316 1
8 螺母 201 1
9 閥蓋 CF8/CF8M 2
10 閥座 PTFE 2
11 止推整圈 PTFE 1
12 手柄 201 1
13 手柄套 PVC 1

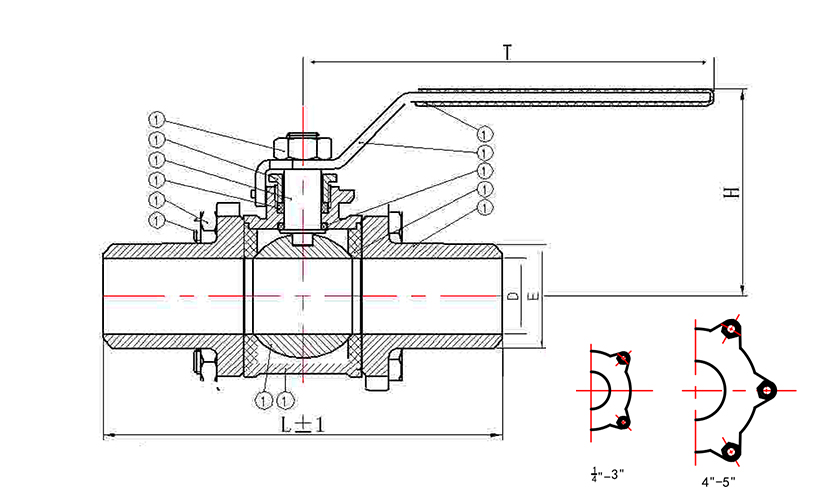

主要尺寸
SIZE 1/4" 3/8" 1/2" 3/4" 1"
DN 8 10 15 20 25
D 10.5 10.5 15 20 25
L 60 60 64 74 82
H 50 50 55 62 70
T 94 94 108 115 140
E 13.7 17.2 21.3 26.7 33.5
(Kg) 0.4 0.4 0.42 0.58 0.83
續表
SIZE 1¼" 1½" 2" 2½" 3" 4"
DN 32 40 50 65 80 100
D 32 38 50 65 80 100
L 99 108 135 166 198 245
H 75 90 98 120 140 150
T 140 165 172 220 220 310
E 42.2 48.3 60.3 76.1 88.9 114.3
(Kg) 1.42 1.89 2.77 5.31 7.65 14.57



產品說明

三片式加長對焊球閥 B/W結構：由閥體，閥蓋結合球芯組裝而成，球芯利用閥桿連接，軸旋轉90度可實現開啟關閉作用。主要用于管道開關，緊急切斷，也可以設計球芯V型開口達到流量調節功能。

結構特點：

A扭矩輕：彈性閥座與球芯彈性接觸密封比壓可控，為球體轉動時提供彈性避讓，運行扭矩均勻無卡阻，手感潤滑，開啟無抱死。閥座切邊避免高壓差狀態下球口會不嵌入閥座。

B閥座密封性能強，彈性閥座的預密封，在閥門關閉后上游閥座在介質的壓力下形成有用的自密封效果。

C閥座壽命長，彈性閥座的預壓縮行程長，磨損補償量大，同時有上游密封和下游支撐的形式，使得閉合開始到密封前這段行程，密封而不受介質壓力，只有在閉合瞬間形成密封時，閥座密封面的壓強上升，從而實現密封耐久性。

D 閥座切邊與包裹限冷流結構：閥座切邊有用利用球體與閥座非支撐面積，閥座襯環包裹防止冷流塌陷，從而實現承高壓。

E 閥桿下凸設計防飛出同時還能防止閥桿泄漏

F 防止靜電設計保證了 球芯閥桿和閥體之間的電流向外引導，有用避免因靜電引發的全安事故。

G 閥桿上的O型圈有良好的自密封作用，對閥腔內介質起了有用和密封作用。

H 閥桿填料V型設計，桿閥填料壓環平面密封進行精密加工組裝達到無泄漏效果。

I 碟簧補償設計，以適應在密封填料環磨損情況下自動彈性補償效果從而減少泄漏。

J 全流量設計，保證介質在閥門中快速流動從而節省時間，結能等特點。

K 沃鼎閥門 SJFM牌,WOD牌，產品先進的設計理念結合的CNC加工技術，每一臺閥門加工尺寸嚴格控制在公差范圍內，所有結構設計和配件選型加工尺寸嚴格按照行業前端標準及6S，CE，TS，ISO9001，ISO14000，ISO18000，API，GB，標準執行。使每一臺閥門達到實用，長壽命，為客戶帶來較高利用價值。
