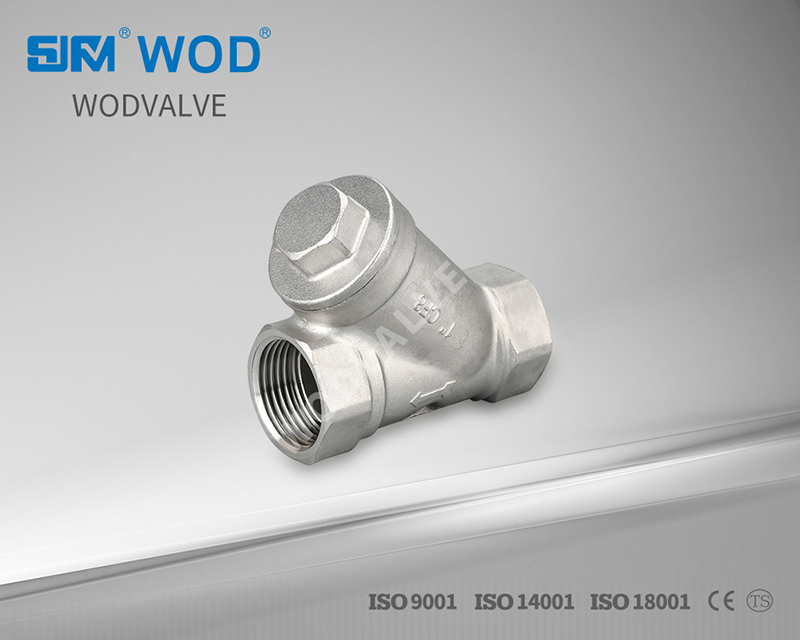

Y型過濾器
Y型過濾器執行標及性能規范
公稱通徑 DN8-DN100、3/8"-4"
公稱壓力 PN6.4 MPA （800WOG）
殼體強度試驗壓力 PN、9.6 MPA
低壓氣密試驗壓力 0.8MPA
適用介質 水、油、氣、硝酸類、醋酸類
設計及制造標準 ANSI B16.34、GB/T-12224-2015
試驗標準 API598、GB/T13927-2008、EN12516-3
螺紋標準 G、BSP、BSPT、DIN259 、DIN2999、ISO228 、NPT 、PT 、ISO7/1



主要配件材料表
閥體 A216（WCB)、A351 CF8、CF8M、CF3M、321、2205
閥蓋 A216（WCB）、A351 CF8、CF8M、CF3M、321、2205
過濾網 SUS304、SUS316
填料 聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL



序號 零件名稱 材質 數量
1 閥體 CF8/CF8M 1
2 過濾網 S304/S316 1
3 墊圈 PTFE/RPTFE 1
4 閥蓋 CF8/CF8M 1

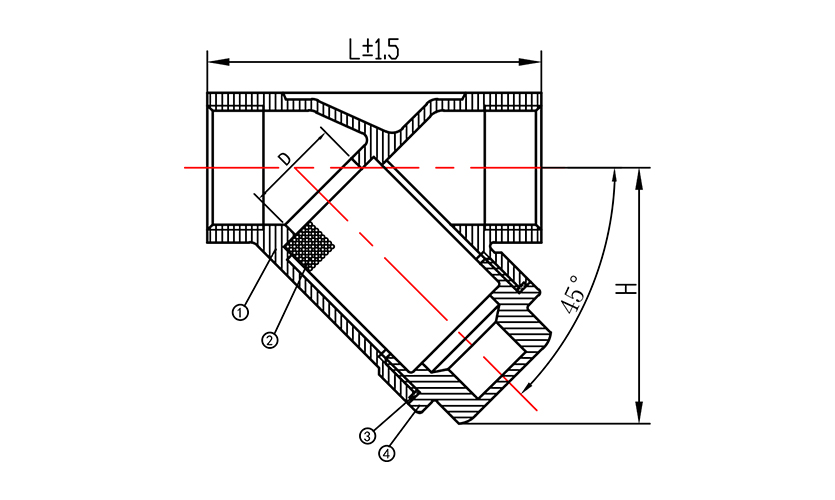

主要尺寸
SIZE 1/4" 3/8" 1/2" 3/4" 1" 1¼"
DN 8 10 15 20 25 32
D 8 10 15 20 25 32
L±1.5 54 54 59 73 84 97
H 35 35 45 60 63 80
（Kg) 0.135 0.120 0.155 0.275 0.355 0.55
續表
SIZE 1½" 2" 2½" 3" 4"
DN 40 50 65 80 100
D 40 50 65 80 100
L±1.5 106 127 165 188 232
H 88 109 138 153 196
（Kg) 0.73 1.235 2.43 3.835 5.835



產品說明

Y 型過濾器是輸送介質的管道系統不可缺少的一種過濾裝置，Y 型過濾器通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來去掉介質中的雜質，以保護閥門及設備的正常使用。Y型過濾器具有結構先進，阻力小，排污方便等特點。

過濾精度18目至480目。

三、安裝與維護

1、根據過濾器的使用范圍合理地使用。

2、安裝前應將管道內的焊渣、雜物去掉干凈，以免損壞過濾器。 3、安裝時應按過濾器的箭頭方向進行。

4、過濾器的運行及維護系統工作一段時間后（一般不超過一周），應進行清洗，以去掉系統初始運行時積聚在濾網 上的雜質污物。在此后， 須定期清洗。清洗次數依據工況條件而定。若過濾器不帶排絲堵，則清洗過濾器時要將濾網限位器以及濾網拆下。警告∶每次維護、清洗前，應將過濾器與帶壓系統隔離。清洗后，重新安裝時要使用新的密封墊。

5、過濾器使用中，應定期檢查是否工作正常，發現異常情況，應立即去掉，以免造成事故。

6、長期存放時，應置于通風干燥處，并定期檢查和保養。

K 沃鼎閥門 SJFM牌，WOD牌，產品先進的設計理念結合的CNC加工技術，每一臺閥門加工尺寸嚴格控制在公差范圍內，所有結構設計和配件選型加工尺寸嚴格按照行業前端標準及6S，CE，TS，ISO9001，ISO14000，ISO18000，API，GB，標準執行。使每一臺閥門達到實用，長壽命，為客戶帶來較高利用價值。
