法蘭過濾器
法蘭過濾器執行標及性能規范
公稱通徑 DN8-DN100、1/2"-10"
公稱壓力 PN1.6、2.5、4.0、6.4 MPA
殼體強度試驗壓力 PN2.4 、3.8 、6.0 、9.6 MPA
低壓氣密試驗壓力 0.8MPA
適用介質 水、油、氣、硝酸類、醋酸類
設計及制造標準 ANSI B16.34、GB/T-12224-2015
試驗標準 API598、GB/T13927-2008、EN12516-3
螺紋標準 G、BSP、BSPT、DIN259 、DIN2999、ISO228 、NPT 、PT 、ISO7/1



法蘭過濾器主要配件材料表
閥體 A216（WCB)、A351 CF8、CF8M、CF3M、321、2205
閥蓋 A216（WCB）、A351 CF8、CF8M、CF3M、321、2205
填料 聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL

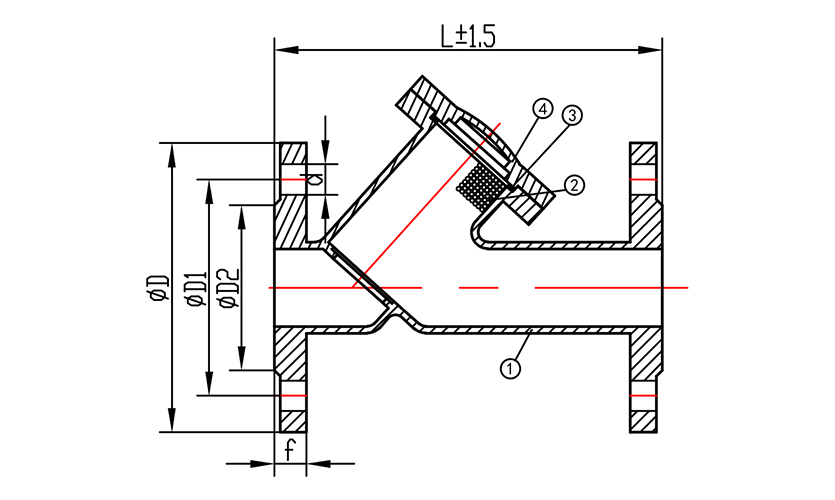

序號 零件名稱 材質 數量
1 閥體 WCB/CF8/CF8M 1
2 濾網 S304/S316 1
3 墊圈 PTFE/RPTFE 1
4 閥蓋 CF8/CF8M 1



主要尺寸
DN L±1.5 D D1 D2 f Z-d KG
40 200 150 110 85 16 4-18 5.42
50 230 165 125 99 16 4-18 6.84
65 290 185 145 119 18 4-18 10.405
80 310 200 160 135 18 8-18 12.565
100 350 220 180 155 18 8-18 16.27
125 400 250 210 185 20 8-18 25.38
150 480 285 240 210 20 8-22 35.42



產品說明

法蘭過濾器是輸送介質的管道系統不可缺少的一種過濾裝置，法蘭過濾器通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來去掉介質中的雜質，以保護閥門及設備的正常使用。法蘭過濾器具有結構先進，阻力小，排污方便等特點。

安裝與維護

1、根據過濾器的使用范圍合理地使用。

2、安裝前應將管道內的焊渣、雜物去掉干凈，以免損壞過濾器。

3、安裝時應按過濾器的箭頭方向進行。

4、過濾器的運行及維護系統 工作一段時間后（一般不超過一周），應進行清洗，以去掉系統初始運行時積聚在濾網 上的雜質污物。在此后， 須定期清洗。清洗次數依據工況條件而定。若過濾器不帶排絲堵，則清洗過濾器時要將濾網限位器以及濾網拆下。警告∶每次維護、清洗前，應將過濾器與帶壓系統隔離。清洗后，重新安裝時要使用新的密封墊。

5、過濾器使用中，應定期檢查是否工作正常，發現異常情況，應立即去掉，以免造成事故。

6、長期存放時，應置于通風干燥處，并定期檢查和保養。

沃鼎閥門、 SJFM牌,WOD牌，產品特別先進的設計理念結合優良 的CNC加工技術，每一臺閥門加工尺寸嚴格控制在公差范圍內，所有結構設計和配件選型加工尺寸嚴格按照行業前端標準及6S，CE，TS，ISO9001，ISO14000，ISO18000，API，GB，標準執行。使每一臺閥門達到實用， 長壽命，為客戶帶來較高利用價值。
